Vacupress Tiefzieh- & Laminiergeräte

Vakuum-Tiefziehgeräte werden zur Herstellung von Einlagen, Bettungen und kleinen Orthesen benutzt.

• Gebrauchtmaschine
• Artikel-Nummer: 120486

• Vakuum-Tiefziehgerät für die paarweise Verarbeitung von Einlagen und Bettungen. Mit integrierter Vakuum-Pumpe.
• Tischgerät
• Rahmenmaß: LxB 570 x 570 mm, gasdruckfedergestützt, Rahmenspannung nachjustierbar, (bestückt mit Softwalkmatte)
• Vakuum-Pumpe: Zweistufige Kolbempumpe trockenlaufend (öl- und wartungsfrei) 6m³/h / 200mbar, geregelt über Vakuum-automatik
• Elektrischer Anschluss: 230V, 50-60 Hz
• Abmessungen: B 590 x T 650 x H 250 mm
• Gewicht: 35 kg

Bild ist ein Beispielbild – Farbe weicht ab: Originalgerät ist Blau

• Neumaschine

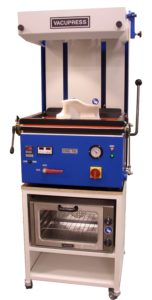

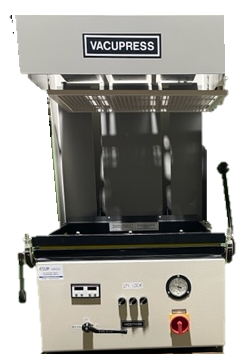

• Artikel-Nummer: 01-620-S3
• Vakuum-Tiefziehgerät für die Orthopädie-Schuhtechnik und Orthopädie-Technik. Zur Herstellung von Einlagen, Bettungen und kleinen Orthesen. Zur Herstellung von Probeschuhen und für die EASYPREG Verarbeitung.
• Das aktuelle VACUPRESS 620 S3 ist serienmäßig mit dem einzigartigen COOL-TEC System ausgestattet. Mittels justierbarer Spezialdüsen können Werkstücke hiermit automatisch im VACUPRESS gekühlt werden. Die Abkühlzeiten können somit um bis zu 75% reduziert werden. Steigern Sie die Produktivität Ihrer Werkstatt durch eine drastische Verkürzung der Durchlaufzeiten!

• Serienmäßig mit COOL-TEC Kühlsystem

  • Revolutionäres Kühlsystem
  • Beschleunigt die Abkühlung tiefgezogener Thermoplaste um bis zu 75%
  • Steigert die Produktivität
  • Spezialdüsen sorgen für einen geringen Luftverbrauch bei nur 1,5 bar*

• Stellfläche: ca. 0,34 qm / Tischgerät
• Maße: Höhe: 1050mm – Breite: 750mm – Tiefe: 590mm
• Elektr. Anschluss:400V / 50Hz / 3 Phasen / Andere Spannungen möglichGesamtanschlusswert:5,9 KW
• Heizung: 5400 W Infrarot Quarz verspiegelt 9-zeilig
• Heizzeit: Heizzeit einstellbar über Kodierschalter LED Anzeige / Restlaufanzeige 30-199 sek.
• Vakuumaggregat: 0,45 KW 12 m³/h zweistufig – ölfrei – wartungsfrei / Motorschutzschalter von außen zugänglich
• Staubfilter: großdimensionierter Patronenfilter
• Rahmengröße: 450mm x 600 mm / senkrecht fahrbar, Arbeitsfläche erhöht bis auf Materialebene
• Rahmenführung: 16 Kugellager in Stahlprofilen verzinkt
• Vakuumschacht: Breite: 140mm Länge: 190mm Tiefe: 190mm / In die Arbeitsplatte integriert – serienmäßig
• Rahmenverschluss: Zentralverschluss rechts – auf Wunsch auch links ohne Aufpreis lieferbar
• UNILOCK Verschluss: Ein-Hebel-Materialspann-System ohne Schnellspanner UNILOCK spannt Plattenmaterialien oder Walkmatten von 0,1 bis 7,0 mm ohne Justierung.
• Heizrost: seitlich ausfahrbar – zusätzlich um 180° nach oben schwenkbar höhenverstellbar – kugelgelagert – rechts oder links montierbar
• Arbeitsplatzbeleuchtung: voll integrierte Halogenstrahler – 12V / 2 x 35W
• Vakuumautomatik: Serienmäßig – Mit dem Schließen des Rahmens schaltet die Pumpe selbsttätig ein und bei Erreichen des Nenn Unterdruckes wieder aus. Die Vakuumkonstanz wird automatisch überwacht.
• Heizautomatik: Serienmäßig – Die Flächenheizung wird elektronisch zeitgesteuert und schaltet bei Erreichen der Zeiteinheit automatisch ab.
• COOL-TEC Kühlsystem: Serienmäßig – Integriertes Kühlsystem zur Kühlung der tiefgezogenen Thermoplaste mittels justierbarer Spezialluftdüsen. Die Druckluftversorgung erfolgt über externe Einspeisung, interne Reduzierung auf 1,5 bar.

• Aufpreispflichtiges Zubehör:
• Heizwahlschalter dreifach, zur getrennten Schaltung der drei untegrierten Quartz-Infrarot-Heizungen; Artikel-Nummer: 01-621
• Vakuum-Rahmen-Set zur Verarbeitung von Easypreg Verbundwerkstoffen, bestehend aus: Tiefziehrahmen 595x435x5mm, inkl. Anschlusschlauch D=8(6)mm, inline Ventil, Stecker D=7,2 für Schnellkupplung sowie Rahmenisolierung, genähtes Formteil aus hitzebständigem Kevlar-Filz zum Auflegen auf den Spannrahmen; Artikel-Nummer: 01-623/S
• Unterschrank, mit 2 Böden. Inkl. 4 Lenkrollen, arretierbar. LxBxH = 575x630x780 mm; Artikel-Nummer: 01-625
• Wäremschrank bzw. Umluftofen, Gr. 1 (passt in Unterschrank); Artikel-Nummer: 06-111

• Neumaschine
• Vakuum-Tiefziehgerät für die Orthopädie-Schuhtechnik und Orthopädie-Technik. Zur Herstellung von Einlagen, Bettungen und Orthesen. Zur Herstellung von Probeschuhen und für die EASYPREG Verarbeitung.Die neu entwickelte VACUPRESS 900 XR vereint die Möglichkeiten der Erfolgesmodelle VACUPRESS 620 S3 und VACUPRESS 900. Dabei wurden führende Technologien wie z.B. das bis heute unerreichte UNILOCK Material-Spann-system oder das einzigartige COOL-TEC System mit den erweiterten Möglichkeiten eines großen Tiefziehrahmens mit den Abmessungen 870 x 660 mm kombiniert.

• Serienmäßig mit COOL-TEC Kühlsystem

  • Revolutionäres Kühlsystem
  • Beschleunigt die Abkühlung tiefgezogener Thermoplaste um bis zu 75%
  • Steigert die Produktivität
  • Spezialdüsen sorgen für einen geringen Luftverbrauch bei nur 1,5 bar*

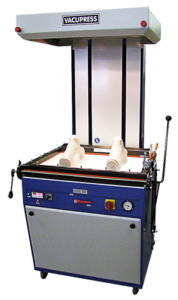

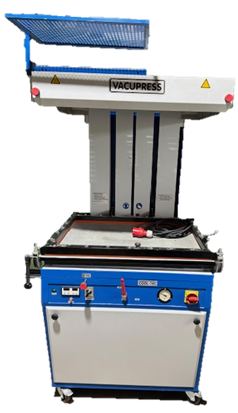

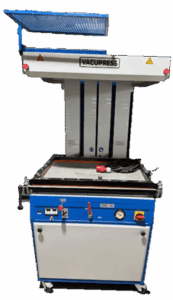

• Artikel-Nummer: 03-900XR
• Stellfläche: ca. 0,34 qm
• Maße: Höhe: 1880mm – Breite: 1140mm – Tiefe: 860mm
• Elektr. Anschluss: 400V / 50Hz / 3 PhasenGesamtanschlusswert: 8,3 KW
• Heizung: 7800 W, 12 Infrarot Quarz Strahler mit Einzelreflektoren, 2 Zonen-Schaltung
• Heizautomatik: Serienmäßig – Die Flächenheizung wird elektronisch zeitgesteuert und schaltet bei Erreichen der Zeiteinheit automatisch ab. Heizzeit einstellbar über Kodierschalter LED Anzeige / Restlaufanzeige 30-199 sek.
• Vakuumaggregat: 2 Stück á 0,45 KW 12 m³/h zweistufig – ölfrei – wartungsfrei
• Staubfilter: 2 Stück, großdimensionierter Patronenfilter
• Rahmengröße: 870 x 660 mm / senkrecht fahrbar, Arbeitsfläche erhöht auf Materialebene optionaler Reduzierrahmen 600 x 450 mm für Probeschuhherstellung
• Rahmenführung: 16 Kugellager in Stahlprofilen verzinkt
• Rahmenverschluss: Zentralverschluss rechts – auf Wunsch auch links ohne Aufpreis lieferbar
• UNILOCK Verschluss: Ein-Hebel-Materialspann-System ohne Schnellspanner UNILOCK spannt Plattenmaterialien oder Walkmatten von 0,1 bis 12,0 mm ohne Justierung.
• Arbeitsplatzbeleuchtung: voll integrierte Halogenstrahler – 12V / 2 x 35W
• Vakuumautomatik: Serienmäßig – Mit dem Einschalten des Gerätes schaltet die Pumpe selbsttätig ein und bei Erreichen des Nenn Unterdruckes wieder aus. Die Vakuumkonstanz im System wird automatisch überwacht (Fernsteuerung durch externe Geräte)
• Externer Vakuumanschluß: Serienmäßig, DIN Kupplung. Fernsteuerung erfolgt durch externe Geräte
• COOL-TEC Kühlsystem: Serienmäßig – Integriertes Kühlsystem zur Kühlung der tiefgezogenen Thermoplaste mittels justierbarer Spezialluftdüsen. Die Druckluftversorgung erfolgt über externe Einspeisung, interne Reduzierung auf 1,5 bar.

• Neumaschine

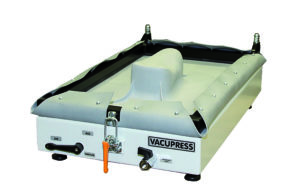

• Artikel-Nummer: 10-520LC
• Vakuum-Tiefziehgerät für die einzelne Verarbeitung von Einlagen und Bettungen. Kostengünstiges Einstiegsmodell ohne Vakuum-Pumpe für Einzel- oder Serienfertigungen.Mit dem VACUPRESS 520 GK/LC bieten wir ein kostengünstiges Einstiegsgerät in die Vakuum-Tiefziehtechnik. Von den Rahmenabmessungen her identisch mit den seit vielen Jahren bewährten 520 GK/1 und 520 GK/2 eignet sich dieses Gerät hervorragend für den Bettungs- und Einlagenbau.Die Geräte der LC Serie benötigen keinen eigenen elektrischen Anschluss und werden lediglich an eine externe Vakuumquelle angeschlossen. Die Anzahl der gleichzeitig zu betreibenden Geräte wird somit praktisch nur durch die Größe der zentralen Vakuumversorgung limitiert.Auch bei diesen low budget Geräten ist es gelungen unsere Standards an Qualität und Technologie einzuhalten. So verfügen alle Geräte der 520 GK/LC Serie über je ein getrennt regelbares Ventil zur Steuerung von Vakuum und der Belüftung. Außerdem sind die Geräte mit integrierten Rückschlagventilen und Luftfiltern ausgestattet. Groß dimensionierte Vakuumschläuche sorgen für optimale Absaugleistung.
• Rahmenmaß: LxB 570 x 350mm, bestückt mit Softwalkmatte
• Vakuum-Regulierung: Manuell, Vakuum und Belüftung getrennt regelbar
• Elektrischer Anschluss: Ohne
• Vakuum-Anschluss: Vakuumschlauch 3m (DI=13mm)
• Abmessungen: B 400 x T 660 mm x H 140 mm
• Gewicht: 18 kg
• Tischgerät, zum Anschluss an eine externe Vakuum-Quelle

• Neumaschine

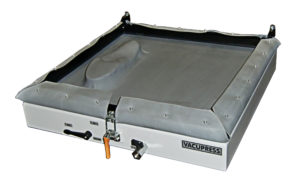

• Artikel-Nummer: 10-520LCD
• Vakuum-Tiefziehgerät für die paarweise Verarbeitung von Einlagen und Bettungen. Kostengünstiges Einstiegsmodell ohne Vakuum-Pumpe für Einzel- oder Serienfertigungen.Die DUAL Version des VACUPRESS 520 GK/LC bietet einen nahezu doppelt breiten Rahmen, so daß es problos möglich ist auch größere Modell wie z.B. AFO´s zu platzieren oder aber paarweise zu arbeiten.Die Geräte der LC Serie benötigen keinen eigenen elektrischen Anschluss und werden lediglich an eine externe Vakuumquelle angeschlossen. Die Anzahl der gleichzeitig zu betreibenden Geräte wird somit praktisch nur durch die Größe der zentralen Vakuumversorgung limitiert.Auch bei diesen low budget Geräten ist es gelungen unsere Standards an Qualität und Technologie einzuhalten. So verfügen alle Geräte der 520 GK/LC Serie über je ein getrennt regelbares Ventil zur Steuerung von Vakuum und der Belüftung. Außerdem sind die Geräte mit integrierten Rückschlagventilen und Luftfiltern ausgestattet. Groß dimensionierte Vakuumschläuche sorgen für optimale Absaugleistung.
• Rahmenmaß: LxB 570 x 570mm, bestückt mit Softwalkmatte
• Vakuum-Regulierung: Manuell, Vakuum und Belüftung getrennt regelbar
• Elektrischer Anschluss: Ohne
• Vakuum-Anschluss: Vakuumschlauch 3m (DI=13mm)
• Abmessungen: B 610 T 660 mm x H 140 mm
• Gewicht: 22 kg
• Tischgerät, zum Anschluss an eine externe Vakuum-Quelle

• Neumaschine

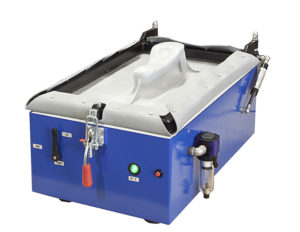

• Artikel-Nummer: 01-522
• Vakuum-Tiefziehgerät für die einzelne Verarbeitung von Einlagen und Bettungen. Mit integrierter Vakuum-Pumpe.
• Tischgerät
• Rahmenmaß: LxB 570 x 350 mm, gasdruckfedergestützt, Rahmenspannung nachjustierbar, (bestückt mit Softwalkmatte)
• Vakuum-Pumpe: Zweistufige Kolbempumpe trockenlaufend (öl- und wartungsfrei) 6m³/h / 200mbar, geregelt über Vakuum-automatik
• Elektrischer Anschluss: 230V, 50-60 Hz
• Abmessungen: B 360 x T 650 x H 250 mm
• Gewicht: 30 kg

• Neumaschine

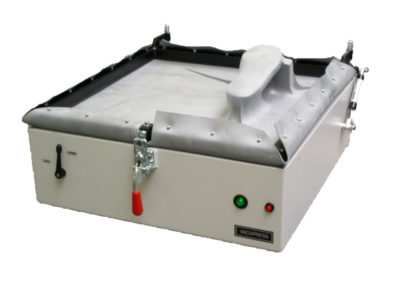

• Artikel-Nummer: 01-522D
• Vakuum-Tiefziehgerät für die paarweise Verarbeitung von Einlagen und Bettungen. Mit integrierter Vakuum-Pumpe.
• Tischgerät
• Rahmenmaß: LxB 570 x 570 mm, gasdruckfedergestützt, Rahmenspannung nachjustierbar, (bestückt mit Softwalkmatte)
• Vakuum-Pumpe: Zweistufige Kolbempumpe trockenlaufend (öl- und wartungsfrei) 6m³/h / 200mbar, geregelt über Vakuum-automatik
• Elektrischer Anschluss: 230V, 50-60 Hz
• Abmessungen: B 590 x T 650 x H 250 mm
• Gewicht: 35 kg

• Neumaschine

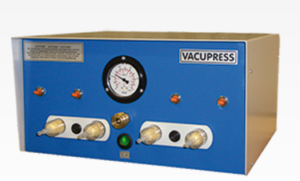

• Artikel-Nummer: 07-320
• Kompaktes Gerät zur Versorgung von zwei
  Laminier-Arbeitsplätzen mit Vakuum (4 separate Anschlüsse) + 1 Direkt-Anschluss für Tiefzieharbeiten

Leistungsstarkes Laminiergerät mit 6 m³/h Saugleistung. Das Gerät verfügt über vier Anschlüsse für zwei Laminier-Arbeitsplätze sowie einen Direktanschluß für Tiefzieharbeiten. Die Vakuumautomatik garantiert einen effizienten Einsatz des Gerätes ohne Dauerlauf der Pumpe bei konstanter Überwachung des Vakuums.

Zusätzlich verfügt das Gerät über einen integrierten Vakuum-Kessel der ein schnelles Absaugen bei Tiefzieharbeiten ermöglicht. Das Gerät wird durch einschalten in einen Bereitschaftszustand versetzt und schaltet sich dann automatisch bei Nutzung von Vakuum am Arbeitsplatz ein. Der Unterdruck wird von einem Druckwächter ständig überwacht, so dass sich das Gerät nach Beendigung der Arbeiten und Erreichen des Nennunterdruckes im System wieder abschaltet.

• Vakuum-Pumpe: 6m³/h / trockenlaufend, öl- und wartungsfrei / Enddruck 200mbar
• Anschlüsse: 4x 8mm, getrennt schaltbar, 1x DIN Kupplung für Tiefzieharbeiten ect.
• Filter: Feinstaubfilter, je Anschluss
• Vakuumautomatik: serienmäßig
• Elektrischer-Anschluss: 230 V / 50-60 Hz
• Abmessungen: B 435 x T 390 x H 240 mm
• Gewicht: 22 kg

• Neumaschine

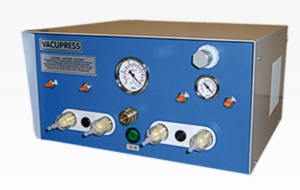

• Artikel-Nummer: 07-330
• Ausführung wie TLV6-II, jedoch verfügen bei der PRO Version zwei der vier Ausgänge über eine getrennte DruckregelungLeistungsstarkes Laminiergerät mit 6 m³/h Saugleistung. Das Gerät verfügt über vier Anschlüsse für zwei Laminier-Arbeitsplätze sowie einen Direktanschluß für Tiefzieharbeiten. Die Vakuumautomatik garantiert einen effizienten Einsatz des Gerätes ohne Dauerlauf der Pumpe bei konstanter Überwachung des Vakuums.Zusätzlich verfügt das Gerät über einen integrierten Vakuum-Kessel der ein schnelles Absaugen bei Tiefzieharbeiten ermöglicht. Das Gerät wird durch einschalten in einen Bereitschaftszustand versetzt und schaltet sich dann automatisch bei Nutzung von Vakuum am Arbeitsplatz ein. Der Unterdruck wird von einem Druckwächter ständig überwacht, so dass sich das Gerät nach Beendigung der Arbeiten und Erreichen des Nennunterdruckes im System wieder abschaltet.Zusätzliche Funktionen der PRO Version:Der integrierte Druckminderer ermöglicht bei dieser Version die getrennte Druckregelung zweier Anschlüsse. Zum Beispiel bei gewünschter Reduzierung des Unterdrucks für Unter- oder Oberfolie beim Laminieren oder andere Anwendungen.
• Vakuum-Pumpe: 6m³/h / trockenlaufend, öl- und wartungsfrei / Enddruck 200mbar
• Anschlüsse: 4x 8mm, getrennt schaltbar / 2 davon mit getrennt regelbarem Unterdruck, 1x DIN Kupplung für Tiefzieharbeiten ect.
• Filter: Feinstaubfilter, je Anschluss
• Vakuumautomatik: serienmäßig
• Elektrischer-Anschluss: 230 V / 50-60 Hz
• Abmessungen: B 435 x T 390 x H 240 mm
• Gewicht: 22 kg

Neumaschine

Artikel-Nummer: 20-053

Hochvakuum Aggregat zur zentralen Vakuum-Versorgung mit Vakuum-Speicher und Steuereinheit.

Dieses Vakuum.Aggregat erfüllt die hohen Anforderungen an die Verarbeitung moderner Kunststoffe in der Orthopädie-Technik.

Bestehend aus einer Vakuumpumpe mit Ölumlaufschmierung, Saugleistung von 25m³/h (=416 l/min.), erreicht einen hohen Enddruck von 5 mbar (99%).

Fahrbares Gerät, mit 25l Vakuum-Kessel sowie eine einstellbare Unterdruckregelung. Der Anschluss ist über ein 1″ Kugelventil realisiert.

Die vollintegrierte Steuerung und der großdimensionierte Filter/Wasserabscheider machen das System zur perfekten Lösung für die zentrale Vakuum-Versorgung der Werkstatt über eine Ringleitung.

Das Gerät wird durch einschalten in einen Bereitschaftszustand versetzt und schaltet sich dann automatisch bei Nutzung von Vakuum an einem Arbeitsplatz ein. Der Unterdruck wird von einem Druckwächter ständig überwacht, so dass sich das Gerät nach Beendigung der Arbeiten und Erreichen des Nennunter-druckes im System wieder abschaltet.

Technische Daten:

• Vakuum-Pumpe:25 m³/h Drehschieber, einstufig, ölumlaufgeschmiert / Enddruck 5mbar
• Vakuum-Behälter: 25L Kessel mit Kondesatastandsanzeige und autom. Kondensatablaß
• Filter: Feinstaubfilter mit großvolumigem Wasserabscheider
• Vakuumautomatik: serienmäßig
• Vakuumanschluß: 1“ Kugelventil
• Elektr. Anschluss: 400 / 50Hz / 1,2 kW / 3 Ph.
• Abmessungen: B 600 x T 500 x H 490 mm
• Gewicht: 60 kg

Als Zubehör empfehlen wir wahlweise:
Spezial-Vakuumschlauch D=13mm oder 19mm – T-Stück zur Verzweigung bei Ringleitungen – Vakuum-Verteiler mit 4 Anschlüssen zur Montage an den Arbeitsplätzen – Wasserabscheider für die Arbeitsplätze

Neumaschine

Artikel-Nummer: 20-054

Hochvakuum Aggregat zur zentralen Vakuum-Versorgung mit Vakuum-Speicher und Steuereinheit.

Dieses Vakuum-Aggregat erfüllt die hohen Anforderungen an die Verarbeitung moderner Kunststoffe in der Orthopädie-Technik.

Bestehend aus einer Vakuumpumpe mit Ölumlaufschmierung, Saugleistung von 40m³/h (=667 l/min.), erreicht einen hohen Enddruck von 5 mbar (99%).

Fahrbares Gerät, mit 25l Vakuum-Kessel sowie eine einstellbare Unterdruckregelung. Der Anschluss ist über ein 1″ Kugelventil realisiert.

Die vollintegrierte Steuerung und der großdimensionierte Filter/Wasserabscheider machen das System zur perfekten Lösung für die zentrale Vakuum-Versorgung der Werkstatt über eine Ringleitung.

Das Gerät wird durch einschalten in einen Bereitschaftszustand versetzt und schaltet sich dann automatisch bei Nutzung von Vakuum an einem Arbeitsplatz ein. Der Unterdruck wird von einem Druckwächter ständig überwacht, so dass sich das Gerät nach Beendigung der Arbeiten und Erreichen des Nennunter-Druckes im System wieder abschaltet.

Technische Daten:

• Vakuum-Pumpe:40 m³/h Drehschieber, einstufig, ölumlaufgeschmiert / Enddruck 5mbar
• Vakuum-Behälter: 25L Kessel mit Kondesatastandsanzeige und autom. Kondensatablaß
• Filter: Feinstaubfilter mit großvolumigem Wasserabscheider
• Vakuumautomatik: serienmäßig
• Vakuumanschluß: 1“ Kugelventil
• Elektr. Anschluss: 400 / 50Hz / 1,2 kW / 3 Ph.
• Abmessungen: B 600 x T 500 x H 590 mm
• Gewicht: 75 kg

Als Zubehör empfehlen wir wahlweise:
Spezial-Vakuumschlauch D=13mm oder 19mm – T-Stück zur Verzweigung bei Ringleitungen – Vakuum-Verteiler mit 4 Anschlüssen zur Montage an den Arbeitsplätzen – Wasserabscheider für die Arbeitsplätze

Sollte Ihre Wunschmaschine nicht dabei sein, fragen Sie trotzdem nach. Wir haben ständig Maschinen auf Lager, die noch nicht fertig aufgearbeitet sind. Vielleicht ist da Ihre Maschine dabei! Gerne erstellen wir Ihnen auch ein individuelles Angebot über Neumaschinen. Nehmen Sie einfach mit uns Kontakt auf. Wir freuen uns auf Ihre Anfrage.
